Multi-valve operation swimming pool filter and How does each position work?

Filter Operation & Maintenance   By Winwin Pool

บทความนี้เป็นทรัพย์สินทางปัญญาของทาง Winwin pool หากต้องการนำไปเผยแผ่ ต้องได้รับอณุญาติก่อน ทุกครั้ง ทั้งเนื้อหาและรูปภาพ

เขียนโดย คุณปรีชา ศรีประดู่

วิศวกร และเจ้าของWinwin Pool

Multiport Valve หรือวาล์วหลายตำแหน่ง มี2แบบหลักๆคือ วางอยู่ด้านบนถังกรองเราเรียกว่า       (Top Mount)หรือวางด้านข้างของถังกรอง เราเรียกว่า (Side Mount) มัลติพร็อตวาล์วส่วนใหญ่ หลายยี่ห้อ มี 6 ตำแหน่ง เรามาดูกันต่อ ว่าแต่ละตำแหน่งทำงานแตกต่างกันอย่างไร ในบทความนี้ขอยกตัวอย่าง มัลติพร็อตวาล์ว แบบ Top Mount

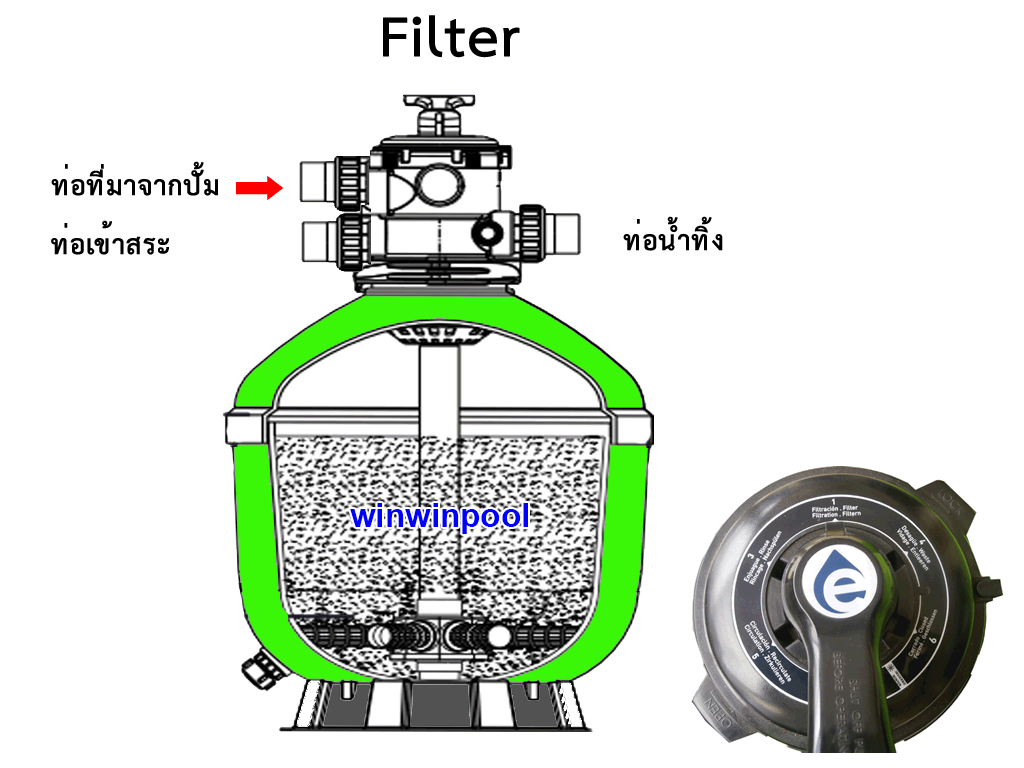

1.Filter. (ตำแหน่งการกรอง)

เป็นตำแหน่งที่สำคัญมาก ที่สุด เป็นตำแหน่งที่เรา เปิดใช้งานยาวนานมากที่สุด ใช้งานหลักๆมากถึง 90% กันเลยที่เดียว

ขั้นตอนการทำงาน เมื่อโยกมัลติพร็อตวาล์ว มาที่ตำแหน่ง Filter นี้  น้ำจะไหลจากปั้มมาตามทิศทางของลูกศร ไหลเข้าสู่ท่อด้านบน ที่เขียนว่า PUMP โดยน้ำจะไหลจากบนลงล่าง ผ่านรูช่องว่าง และกระจายตัวลงที่หน้าทราย น้ำที่สกปรก ตะกอนที่มีขนาดใหญ่มากกว่าอนุภาคของทรายก็ จะติดอยู่ที่หน้าทรายกรอง ปล่อยให้น้ำที่มีอนุภาคของตะกอนที่มีขนาดเล็กกว่า หลุดลอดลงมาข้างล่าง น้ำที่ใสมากที่สุด จะไหลเข้า หัวกรองสเตรนเนอร์ ที่เป็นซี่ๆ ที่วางอยู่ด้านล่างคล้ายๆวงก้างปลา มีจำนวนมากน้อยตามแต่ขนาดของถังกรอง ซึ่งหัวกรองตัวนี้จะมีรูขนาดเล็กมาก(เล็กกว่าทรายกรอง ทรายกรองจึงไม่สามารถผ่านรูนี้ไปได้ ถ้าเมื่อไหร่ทรายผ่านไปได้แสดงว่า หัวกรองตัวนี้พัง) น้ำที่ผ่านหัวกรองด้านล่างแล้ว จะไหลขึ้นด้านบน ตามแกนกลาง แล้วน้ำใสจะไหลออก ท่อ Return และถึงจะไปต่อที่ระบบเกลือ หรือระบบบำบัดอื่นๆจากนั้นก็ไหลต่อไปที่ท่อน้ำดีที่ต่อเข้าสระ(จ่ายพื้นหรือผนัง ก็ว่ากันไปครับ ไม่ผิดกติกา) ก็สิ้นสุดขบวนการกรอง ขบวนการนี้เกิดขึ้นซ้ำๆวนไปเรื่อยๆ ตามชั่วโมงการทำงานที่ถูกตั้งไว้


2.Back Wash (ตำแหน่งการล้องย้อน )

เมื่อการกรองเกิดขึ้นซ้ำแล้ว ซ้ำเล่า ตะกอนต่างๆ ถูกดูดมารวมกันที่ถังกรอง อย่างหลีกเลี่ยงไม่ได้แน่นอนครับ หน้าทรายที่เคยร่วนซุย กลับกลายเป็นเหนียว เป็นแผ่น ขึ้นอยู่กับความถี่ของการล้างครับ ล้างบ่อก็ไม่เหนียวมาก ถ้าไม่ล้างเลย บางที่ทรายมันก็กลายเป็นก้อนหินดีๆนี่เอง แข็งมากๆ

เรามาดูว่าขั้นตอนนี้ทำงานอย่างไร ?

ขั้นตอนนี้เป็นขั้นตอนสำคัญรองลงมาจาก Filter แต่เป็นขั้นตอนที่ละเลย ไม่ได้เลย Back wash ตามชื่อคือการล้างย้อนทิศทางของการกรอง Filter เพื่อทำให้ทรายที่แข็งเหนียว ได้รับการชะล้างทำความสะอาด เพื่อเตรียมความพร้อมในการใช้งานให้มีประสิทธิภาพมากที่สุดของทรายกรอง

ขั้นตอนนี้น้ำจะไหลจากปั้ม ตรงท่อด้านบนที่เขียนว่า Pump เช่นเคย แต่น้ำจะไหลลงด้านล่าง ตามท่อแกนกลาง แล้วน้ำจะดันออกด้านล่าง และไหลย้อนขึ้นด้านบน ทำให้ทราย มีการยกตัวขึ้นด้านบน ทรายที่อยู่ด้านบน หรือทรายที่วางซ้อนทับกันอย่างหลวมๆ จะล้างได้ง่ายกว่า และใช้ระยะเวลาในการล้างน้อยกว่า ตะกอนที่ถูกชะล้างด้วยแรงดันของปั้ม จะไหลออกที่ท่อน้ำด้านบนถังกรองที่ตำแหน่ง West หรือบางยี่ห้อ เขียนระบุคำว่า Drain หรือท่อน้ำทิ้งนั่นเอง

ที่ท่อน้ำทิ้งนี่เอง จะมีกระเปราะแก้ว ใสๆ (Sight glass)ไว้คอยดูว่า น้ำที่เรากำลังล้างทราย ใสดีแล้วหรือยัง ถ้าใสดีแล้ว ก็ปิดระบบก็เสร็จสิ้นขบวนการนี้



3.Rinse (ตำแหน่งล้างเพื่อปรับหน้าทราย)

หลังจาก การล้างback wash เสร็จเรียบร้อยทุกครั้ง เราต้องโยกมัลติพร็อต วาล์ว มาที่ตำแหน่งนี้ เพื่อทำการ ปรับหน้าทรายที่มีการลอยฟุ้งกระจาย ให้กลับคืนสู่สภาพพร้อมใช้งาน แต่ตำแหน่งนี้ ยังไม่อณุญาติให้ไหลเข้าสระ ให้ไหลออกท่อน้ำทิ้งไปก่อน ตำแหน่งนี ใช้ระยะเวลาสั้นเพียงแค่ นาทีเดียว ก็เพียงพอ

การไหลของน้ำตามลูกศร น้ำที่มาจากปั้ม เข้าถังกรองตรง Pump เหมือนเดิม  นำ้จะไหลลง จากบนลงล่าง ผ่านหน้าทราย ที่กำลังฟุ้งกระจาย ให้ยุบตัวลง เพื่อเตรียมความพร้อมในการกรองรอบต่อไป แล้วน้ำที่ใสก็ไหล ขึ้นด้านบน ตามท่อแกนกลาง แล้วไหลออกท่อน้ำทิ้ง West

4.Waste (ตำแหน่งเดรนน้ำทิ้ง)

ตำแหน่งนี้ใช้สำหรับ สูบน้ำทิ้งออกจากสระ โดยไม่ต้องการให้ผ่าน ทรายกรอง นอกจากนั้นยังใช้ตำแหน่งนี้ในการดูดตะกอนทีร่สกปรกมากๆทิ้งออกนอกสระ

5. Re Circulate (ตำแหน่งการหมุนเวียนน้ำเพื่อผสมสารเคมี โดยไม่ต้องการให้ผ่านทรายกรอง)

ตำแหน่งการหมุนเวียนน้ำเพื่อผสมสารเคมี โดยไม่ต้องการให้ผ่านทรายกรอง นี้ใช้เมื่อสภาพน้ำไม่ดี ต้องการผสมสารเคมีโดยเร็ว และไม่ต้องการเคมี บางตัวมาติดที่ทรายกรอง น้ำจะไหล จากท่อน้ำที่มาจากปั้ม Pump ออกท่อReturn เลยตามลูกศร

6.Closed (ตำแหน่งนี้จะปิดไม่ให้น้ำไหลเข้าถังกรอง)

ใช้ในกรณีที่ปิดสระซ่อมแซมระบบต่างๆ หากไม่จำเป็น ทางWinwin Poolไม่แนะนำให้ใช้ตำแหน่งนี้ เพื่อป้องกัน การลืมเปิดปิด เมื่อเวลาทดสอบระบบ
