แบบการติดตั้งเครื่องเกลือ Emaux รุ่น SSC และการดูและรักษาที่ถูกต้อง
44666 จำนวนผู้เข้าชม |
คำแนะนำในการติดตั้ง

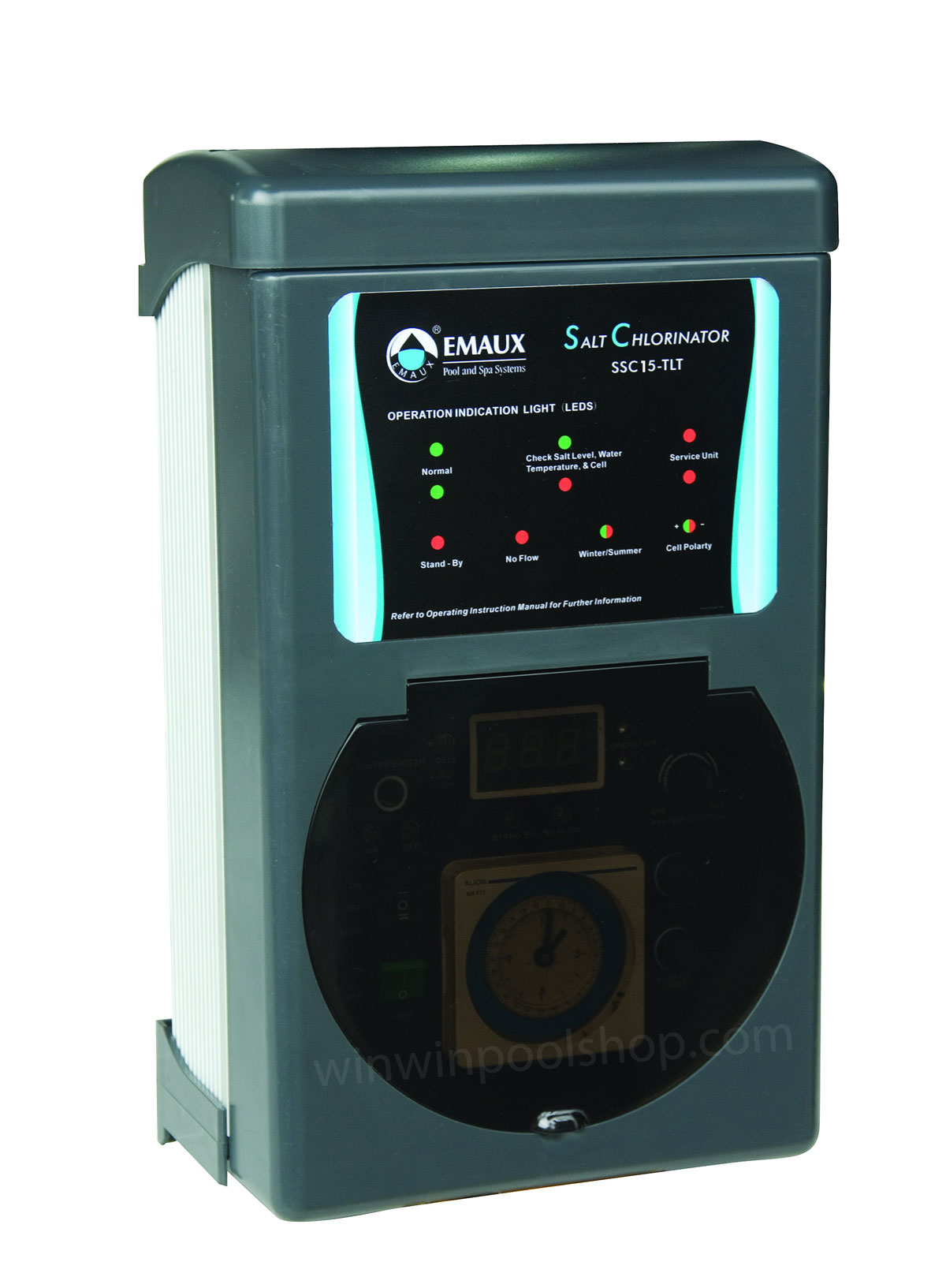

เครื่องควบคุม
1. เลือกสถานที่ที่สะดวก อากาศถ่ายเทได้ดี ห่างจากตัวกรองในระยะ 1 เมตร
2. นำตัวควบคุมไปติดกับเสาหรือกำแพงในแนวตั้ง ให้อยู่สูงจากพื้นอย่างน้อย 1.5 เมตร (มาตรฐานของออสเตรเลีย
กำหนดว่าตัวควบคุมไฟฟ้าจะต้องไม่อยู่ในระยะ 3 เมตรจากน้ำในสระ)
3. เสียบปลั๊กของเครื่องจ่ายไฟไปในเต้าเสียบชนิดกันน้ำ
4. เสียบปลั๊กของปั๊มเข้าไปในช่องจ่ายไฟของเครื่องจ่ายไฟ (เฉพาะรุ่น SSC-TLT เท่านั้น)
5. เครื่องจะต้องอยู่ห่างจากพื้นที่เก็บกรดและสารเคมีอื่นๆ กรดและไอสารเคมีจะกัดกร่อนชิ้นส่วนอิเล็กทรอนิกส์
ภายในเครื่อง
6. เก็บให้ห่างจากแหล่งความร้อน

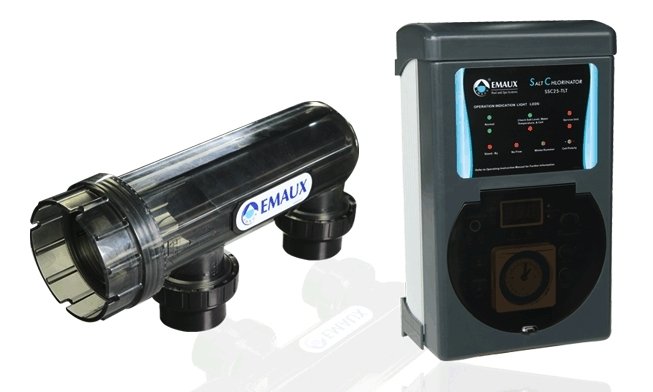

เซลล์อิเล็กโทรไลต์และอิเล็กโทรด
1. เซลล์จะต้องติดตั้งในแนวนอน
2. เชื่อมท่อนำน้ำเข้าและท่อนำน้ำออกกับตัวเซลล์ ทิศทางการไหลของน้ำจะต้องเป็นไปตามที่ระบุบนเซลล์
3. เพื่อป้องกันการสูญเสียคลอรีน เซลล์จะต้องติดตั้งไว้ปลายสุดของระบบกรอง ก่อนน้ำในสระจะไหลกลับ

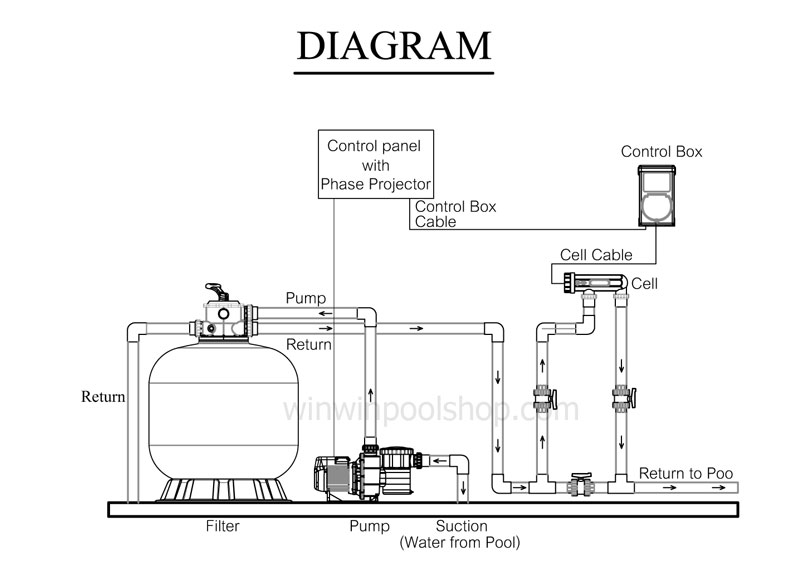

แบบการติดตั้ง
1. ติดตั้งสายเมนไฟของเครื่อง EMAUX เข้ากับตู้ควบคุม โดยภายในตู้ต้องประกอบไปด้วย
อุปกรณ์ตัดไฟฟ้าอัตโนมัติและอุปกรณ์กันไฟตก
2. สายดิน ต้องแยกส่วนกับอุปกรณ์อย่างอื่น เช่น อุปกรณ์ภายในบ้าน ต้องต่อสายดินทุกครั้งที่ติดตั้งตู้ควบคุม
3. สายเมนไฟต้องไม่ทำเป็นปลั๊กเสียบ
4. ระบบจ่ายไฟฟ้ าที่จ่ายให้เครื่องเกลือต้องเป็น 220 V เท่านั้น ห้ามแก้ไขดัดแปลงอุปกรณ์ทุกชนิด
5. ห้ามต่อสายไฟของชุดเซลส์ให้ยาวขึ้น
6. ให้ต่อสายเมนไฟของชุด EMAUX พ่วงกับปั๊ม(เพื่อให้ทำงานพร้อมกัน)
หมายเหตุ1. ทุกครั้งทีมีการเติมสารเคมี,เกลือ ลงในระบบให้ปิ ดเครื่องเกลือก่อนแต่ให้เปิดระบบปั๊มน้ำไว้
2. สถานที่ติดตั้งเครื่องเกลือต้องไม่เป็นที่เก็บสารเคมี,เกลือและต้องระบายอากาศได้ดี
*หากท่านไม่ทำตามคำแนะนำการติดตั้งเครื่องเกลือตามที่กล่าวไว้
บริษัทจะไม่รับประกัน สินค้าไม่ว่ากรณีใดๆทั้งสิ้น
การดูแลรักษาและการแก้ปัญหา
เครื่องผลิตคลอรีนด้วยเกลือเป็นอุปกรณ์ที่ใช้ฆ่าเชื้อโรคในสระว่ายน้ำ เพื่อให้ได้ประสิทธิภาพสูงสุดและยืดอายุการ
ใช้งานให้ยาวนานจะต้องมีการดูแลรักษาอย่างดีที่สุด
1) รักษาสมดุลเคมีในน้ำ
2) สภาพแวดล้อมในการทำงานเหมาะสม
3) ตรวจสอบแผ่นไทเทียมอยู่เสมอ ในกระบวนการผลิตคลอรีนปกติ มักจะเกิดการสะสมสะเก็ดแคลเซียมลักษณะเป็นแป้งสีขาวบริเวณแผ่นไทเทเนียมในเซลล์ กรุณาตรวจสอบเซลล์เป็นประจำเพื่อป้องกันมิให้เกิดการสะสมสะเก็ดมากเกินไป หากสะสมมากเกินไปจะทำให้เกิดความเสียหายแก่เซลล์และลดประสิทธิภาพและอายุการใช้งานของเครื่องอย่างมาก
4) หากกล่องควบคุมล้มเหลวและเกิดการสะสมแคลเซียมมากเกินไป จะต้องทำการซ่อมบำรุงโดยผู้เชี่ยวชาญ
5) ป้องกันมิให้แมลงเข้าไปในกล่องควบคุมเพราะจะทำให้อุปกรณ์ไฟฟ้าด้านในเสียหาย
6) ตรวจสอบตัวกรองและปั๊มอยู่เสมอ

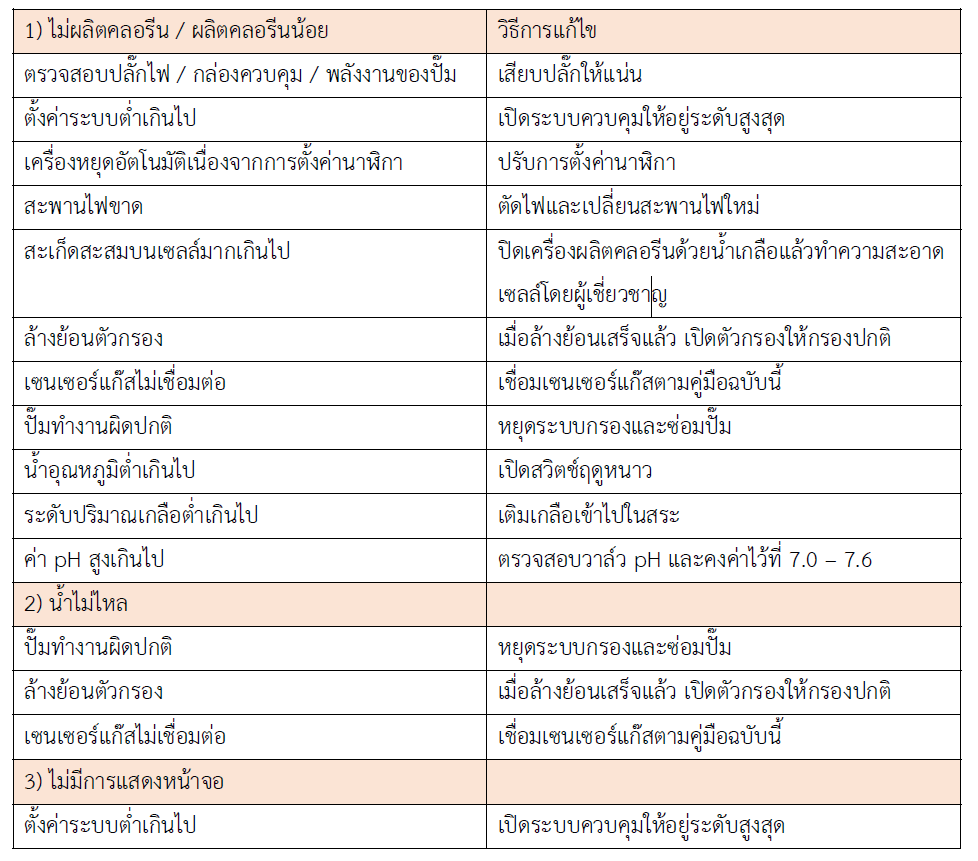

การแก้ปัญหา
- ผู้ผลิตจัดสกรูชนิดล็อคในตัวสองชิ้นและปลั๊กชนิดเสียบผนังเพื่อการติดตั้งที่รวดเร็วและสะดวก เพียงตัดแผนผังที่ให้ไปสำหรับตำแหน่งในการเจาะรู ใช้สว่านก่อสร้างขนาด 8 มม. ในการยึดตัวควบคุมเข้ากับผนังอิฐหรือคอนกรีตในการยึดเข้ากับเสา ให้เจาะรูนำไปก่อนแล้วยึดด้วยสกรูที่จัดไว้ให้ เมื่อสกรูอยู่ในตำแหน่ง เพียงแขวนเครื่องผลิตคลอรีนบนราวแขวนบริเวณด้านหลังของกล่องควบคุม
- ติดกาวเซลล์เกลือแนวนอนบนท่อไหลกลับของสระ รอให้กาวแห้งติดกับท่อเป็นเวลา 24 ชั่วโมง
- ใช้สายไฟที่จัดให้ในการเชื่อมต่อเครื่องควบคุมกับเซลล์เกลือเข้าด้วยกัน
ภาพรวมการทำงาน
1) กำลังกระแสไฟฟ้า 220 – 240 V AC, 50 / 60 Hz
2) ระดับเกลือในสระที่แนะนำ: 4000 ppm หรือมากกว่า (เกลือไม่น้อยกว่า 40 กก. เจือจางในน้ำ 10,000 ลิตร
* ใช้เครื่องผลิตคลอรีนในระดับเกลือที่ระบุไว้ในเอกสารนี้และบนผลิตภัณฑ์เพื่อผลิตสารทำความสะอาดได้สูงสุดและมีอายุการใช้งานที่ยาวนาน
* การใช้เครื่องผลิตคลอรีนเมื่อมีเกลือปริมาณน้อยจะทำให้เซลล์เสียหายและลดอายุการใช้งาน
* เครื่องควบคุมจะแสดงสัญญาณสีแดงเมื่อระดับเกลือต่ำ
* หากไม่ดำเนินการแก้ไขระดับปริมาณเกลือ จะก่อความเสียหายที่ทำให้สิ้นสุดความคุ้มครองในการรับประกัน
3) ในช่วงที่อากาศร้อนมากหรือมีผู้ใช้สระว่ายน้ำมาก สระจะต้องมีคลอรีนมากกว่าปกติโดยใช้คลอรีนเม็ดหรือคลอรีนเหลวหรือเพิ่มระยะเวลาการทำงานของเครื่องผลิตคลอรีน
4) ก่อนเติมเกลือ ให้ลดการควบคุมระบบให้เหลือ 0 เมื่อเกลือเจือจางหมดแล้วจึงกลับไปที่การตั้งค่าเดิมได้
5) เคสอะลูมิเนียมที่ด้านหลังของเครื่องควบคุมทำหน้าที่เป็นแผงกันความร้อน ห้ามสัมผัสด้วยมือเปล่าเด็ดขาด

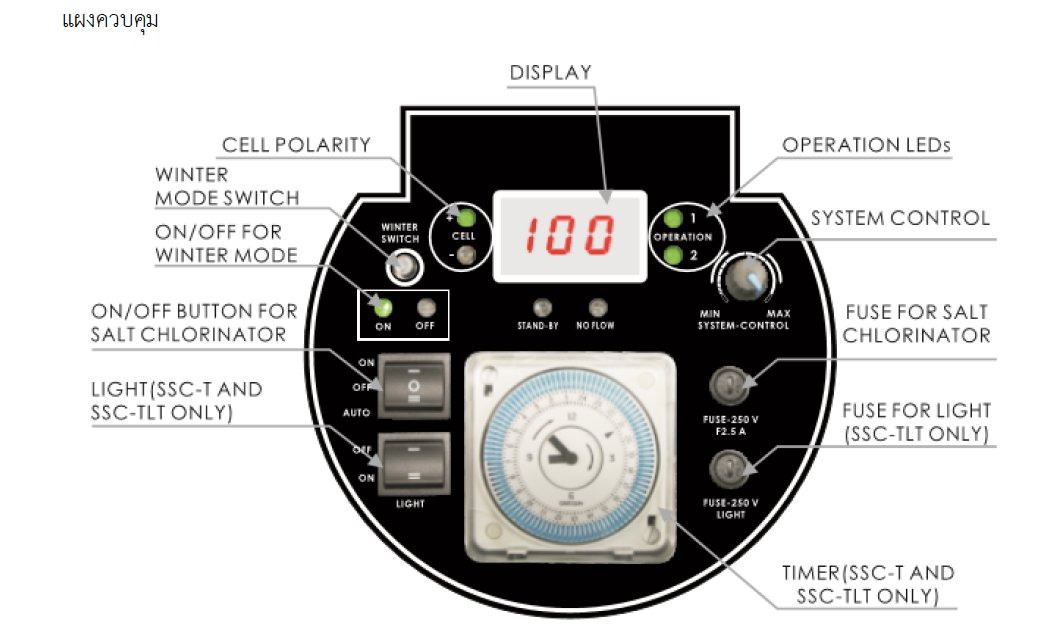

ไฟ LED แสดงการทำงาน
FUSE: ใช้เพื่อป้องกันอุปกรณ์ไฟฟ้าภายในเครื่องควบคุม
Operation LED: สถานะการทำงานมีอยู่ 3 แบบ ได้แก่
สถานะที่ 1: การทำงานปกติ
สีเขียว 1
ทำงาน
สีเขียว 2
สถานะที่ 2: ปริมาณเกลือต่ำ / มีการสะสมบนอิเล็กโทรด / น้ำอุณหภูมิต่ำ
สีเขียว 1
ทำงาน
สีแดง 2
สถานะที่ 3: ปริมาณเกลือต่ำมาก / มีการสะสมบนอิเล็กโทรดอย่างรุนแรง / น้ำอุณหภูมิต่ำมาก
สีแดง 1
ทำงาน
สีแดง 2
SALT CHLORINATOR On/Off/Auto: สวิตช์เปิด/ปิด ในโหมดอัตโนมัติ การผลิตคลอรีนควบคุมโดยการตั้งค่านาฬิกา
Light On/Off: สวิตช์สำหรับไฟใต้น้ำที่เชื่อมกับเครื่องควบคุม (ในบางรุ่น)
System Control: ปรับการผลิตของเครื่องผลิตคลอรีน เช่น เครื่องผลิตคลอรีนปิดไว้ 8 ชั่วโมง
ตั้งที่ 100% เซลล์เกลือทำงานที่ 8 ชั่วโมง
ตั้งที่ 50% เซลล์เกลือทำงานที่ 4 ชั่วโมง
ตั้งที่ 25% เซลล์เกลือทำงานที่ 2 ชั่วโมง
Display: แสดงเปอร์เซ็นต์การผลิตคลอรีน
Winter Mode Switch and On/ off LED: เปิดเพื่อเปลี่ยนการผลิตคลอรีนที่ 85%
Cell Polarity LED: แสดงขั้วของอิเล็กโทรด ขั้วของอิเล็กโทรดจะเปลี่ยนทุก 8 ชั่วโมงของการทำงานเพื่อทำความสะอาดสิ่งที่สะสมบนอิเล็กโทรด
Timer: ใช้เพื่อตั้งค่าโปรแกรมให้เปิดและปิดเครื่องควบคุมโดยอัตโนมัติ (เฉพาะ SSC-T และ SSC-TLT เท่านั้น)
Stand-By LED: เปิดเมื่อการผลิตคลอรีนอยู่ในโหมดรอ เมื่อเปิดเครื่องผลิตคลอรีน ไฟ Standby LED จะติดหลัง
ผ่านไป 35 วินาที
No Low LED: เปิดหากไม่มีน้ำไหล หากไม่มีน้ำไหล ปั๊มและเครื่องผลิตคลอรีนด้วยเกลือจะหยุดทำงานโดย
อัตโนมัติ
การทำงานของนาฬิกาสำหรับรุ่น SSC-TLT และ SSC-T เท่านั้น
1) เปิดหน้าปัดนอกของนาฬิกาจนกว่าเวลาของวันตรงกับตัวบอกเวลาตรงกลางของนาฬิกา
2. หน้าปัด 24 ชั่วโมงจะแบ่งออกเป็นช่องละ 15 นาที นาฬิกาสามารถตั้งค่าโดยกดก้านล็อคไปถึงตำแหน่งวงแหวนด้านนอกสำหรับช่วงนั้นหมดที่จะเปิดการทำงาน
3. นาฬิกาจะหมุนไปตามเวลา เครื่องผลิตคลอรีนจะเปิดโดยอัตโนมัติหากก้านล็อคถูกกดออกไปด้านนอก
Error Code On Board SSC
| ERROR CODE | รายละเอียด(Description) | การแก้ปัญหา(Solution) |
| ER2* | Terminal inside temperature is too high | Switch off. Allow to cool. Open the case to check the cell terminal screw is tight. Restart. ปิดสวิตช์. ปล่อยให้เครื่องเย็นลง เปิดเคสเพื่อตรวจสอบสายขั้วต่อเซลล์ให้แน่น แล้วเปิดเครื่องใหม่. |
| ER3 | Thermal sensor is disconnected | Check the sensor cable is not loose. เช็คสายเซนเซอร์ว่าหลวมไหม |
| ER4 | AC Line Input issue | Check the transformer output wiring, or fuse is broken ตรวจสอบสายไฟเอาท์พุตของหม้อแปลงไฟฟ้า หรือฟิวส์ขาดไหม |
ER2- สำหรับการป้องกัน ระบบจะหยุดทำงานเมื่อตรวจพบสภาวะที่ร้ายแรง เช่น ระดับเกลือสูงเกินไป อุณหภูมิแวดล้อมสูง หรือการระบายอากาศไม่เพียงพอ
